Produktdetails
Jutec Handbiegevorrichtung KBV zum Aufstecken auf die Biegemaschinen 3000/6000S+

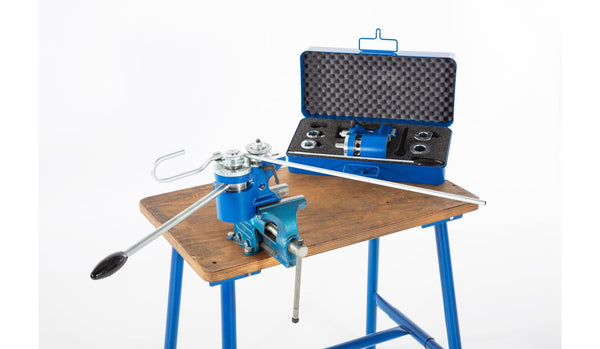

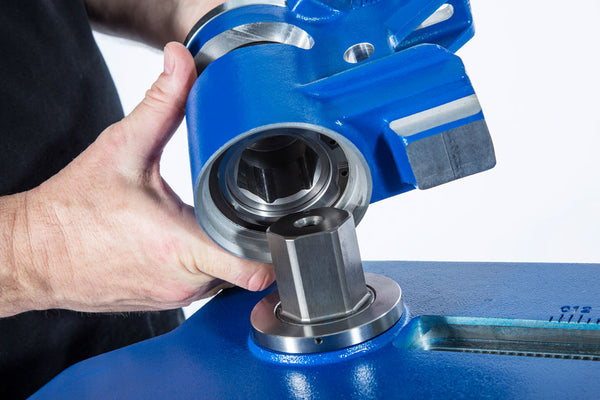

Die kompakte, mobile Bauweise ermöglicht präzises und wiederholgenaues Biegen im Schraubstock. Durch einen einschraubbaren Griff erfolgt der Antrieb. Ein arretierbarer Stellring sorgt für wiederholgenaues Biegen. Denkbar einfach ist der Austausch der steckbaren Werkzeuge. Das Prinzip »stehendes Rohr und drehendes Werkzeug« ermöglicht hier Biegen bei kleinstmöglichem Platzbedarf. Bei dünnwandigen Rohren werden zum faltenfreien Biegen Gleitschuhe verwendet, um Bögen mit geringsten Deformationen aus z.B. Edelstahl und Kupferrohren zu produzieren. Die optionale Ausführung mit 6-Kant-Aufnahme ermöglicht neben dem Einsatz im Schraubstock auch die Antriebskraft der Biegesysteme 3000 und 6000 zu nutzen. Die KBV wird hierzu einfach auf die Biegewelle der Maschine aufgesetzt.
KBV - Kleinbiegevorrichtung Grundgerät ohne Werkzeuge mit Sechskant - Aufnahme zum Aufstecken auf die Biegemaschinen 3000/6000S+D

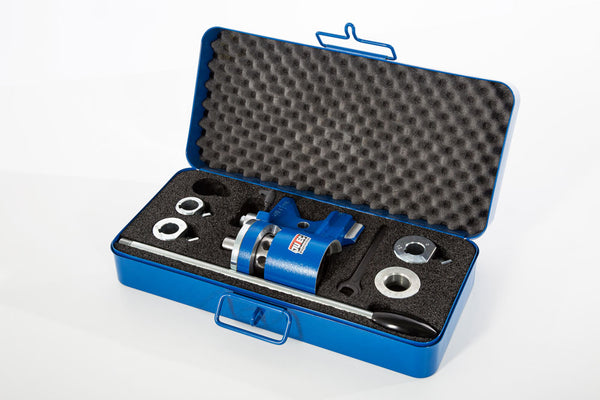

KBVS - Komplett-Satz für den Handbetrieb im Koffer mit Werkzeugen für Rohre 8mm, 10mm und 12 mm mit Gegenrolle 6-12mm
Mögliche Anwendungsbereiche:
- Hydraulikverrohrung
- Musterbau
- Sanitär- und Heizungsbau
Technische Daten:
- Biegeleistung
- Ø 6 bis 18 mm (max. Biegeradius 55mm)
- Ø 10mm Vollmaterial
- Zollabmessung oder Sonderradien möglich
- Manuelle Biegewinkelbegrenzung
- Maximal 180º Biegeergebnis
- Gewicht: 5 kg
Optionales Zubehör:

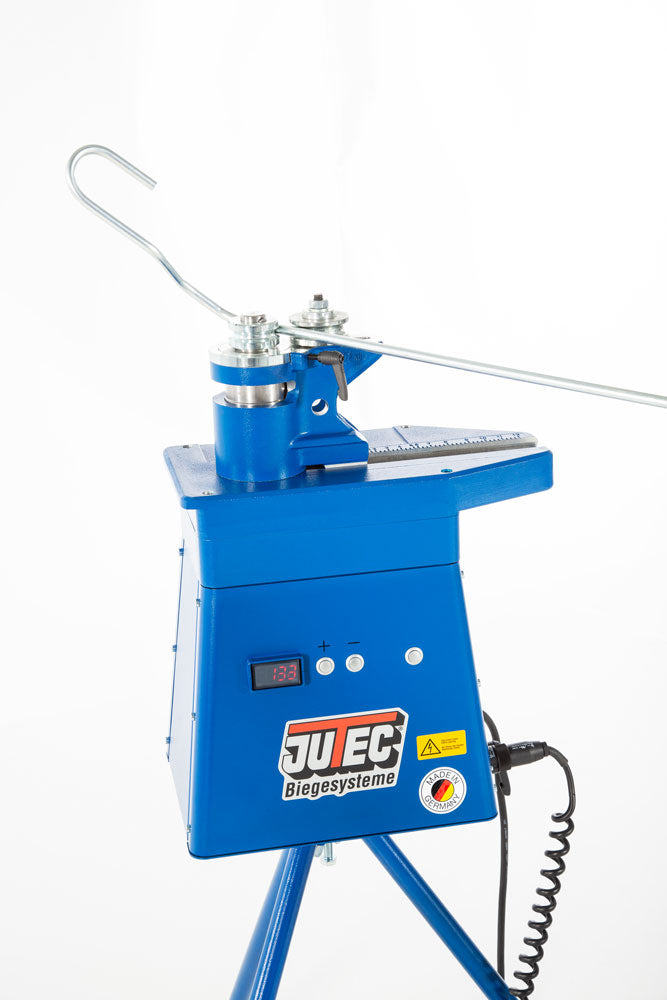

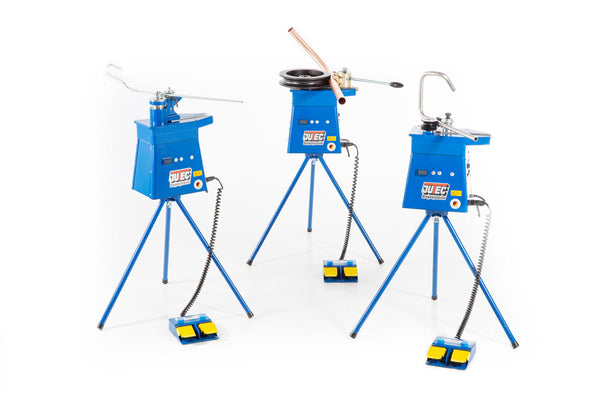

- KBV mit 6-Kant-Aufnahme zum Biegen auf Modell 3000 oder 6000
- Maschinenkoffer
- Längenanschlag
Biegewerkzeuge
Rohrdurchmesser | Biegeradius |
6 mm | 20 mm |
8 mm | 20 mm |
10 mm | 25 mm |
12 mm | 30 mm |
14 mm | 42 mm |
15 mm | 45 mm |
16 mm | 48 mm |
18 mm | 54 mm |
Sonstiges Zubehör:

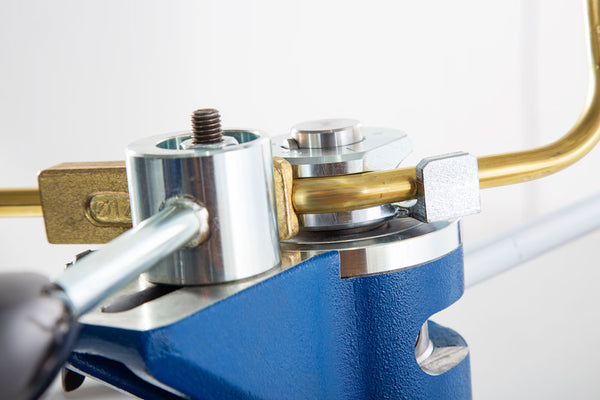

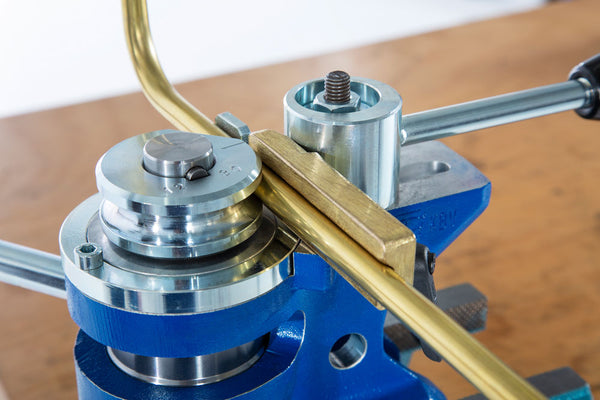

- Gleitschuh zum Biegen von dünnwandigen Rohren:
- Rohrdurchmesser:
- 6 mm
- 8 mm
- 10 mm
- 12 mm

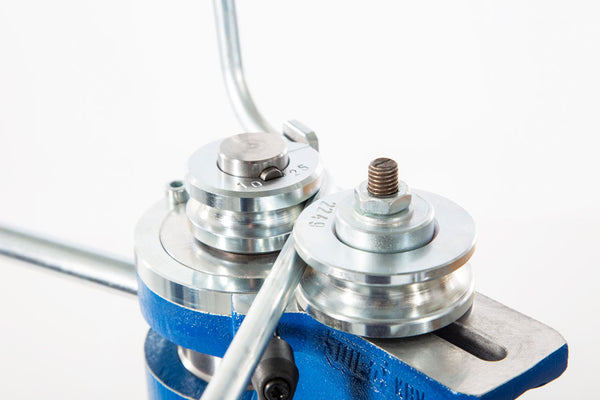

- Gegenrolle:
- Rohrdurchmesser:
- 6-12 mm
- 14-18 mm
- Andrückhalter
- Werkzeugkasten
- Längenanschlag
