Eichinger Fasstraverse für Kran 2221

Fasstraverse für Kran 2221

Fasstraverse für das Heben von stehenden Fässern mit Hilfe von Kranarmen oder Lasthaken

Datenblatt | Betriebsanleitung | Konformitätserklärung

Die Eigenschaften

• Traglast 300 kg
• Spannbereich: 540 bis 600 mm
• Stabile Fasstraverse für das Anheben von stehenden 200-Liter-Stahlfässern von oben
• Scharnier zum Auspendeln des Ladegutes in der Senkrechten
• Stabilisierende 3-Punkt-Halterung für ein schnelles Anpacken am Fass-Ring
• Einsetzbar an Eichinger Lastaufnahmemittel: Kranarm FE Typ 2081, 2082 und Lasthaken FE Typ 2084, 2085
• Standardmäßig in Eichinger-orange (reinorange RAL2004)

Die Konstruktion

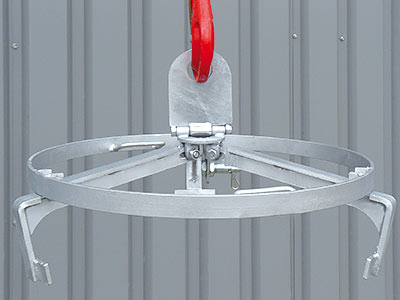

Die stabile Fasstraverse bzw. Ringtraverse wird für das Anheben von stehenden Fässern von oben eingesetzt. Zum Ausstattungspaket gehören ein Scharnier zum Auspendeln des Ladegutes in der Senkrechten und eine stabilisierende 3-Punkt-Halterung für ein schnelles Anpacken am Fassring. Standardmäßig wird die Fasstraverse in feuerverzinkter Ausführung ausgeliefert.

Die Anwendung

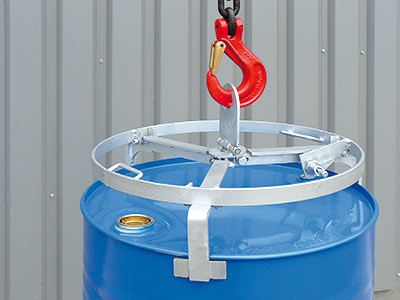

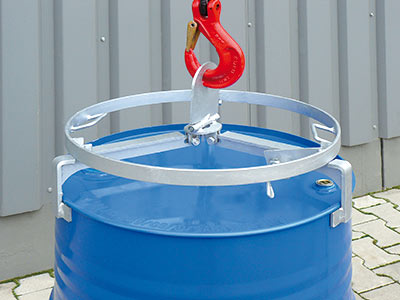

Mit der Fasstraverse können Fässer an schwer zugänglichen Lagerplätzen punktgenau ein- oder ausgehoben werden. Die Fasstraverse ist einsetzbar mit den Lastaufnahmemitteln von Eichinger wie zum Beispiel die Kranarme FE Typ 2081 und FE Typ 2082 oder mit den Lasthaken FE Typ 2084 und FE Typ 2085. Nachdem Sie mit dem Lastaufnahmemittel und der Fasstraverse an das zu hebende Fass herangefahren sind, positionieren Sie mit Unterstützung des Auspendel-Scharniers das Fass in die Ringtraverse. Durch das Anheben zieht sich die Fasstraverse zusammen und das Fass wird unterhalb des Deckels sicher fixiert. Beim Herabsetzen löst sich die Fasstraverse wieder automatisch.

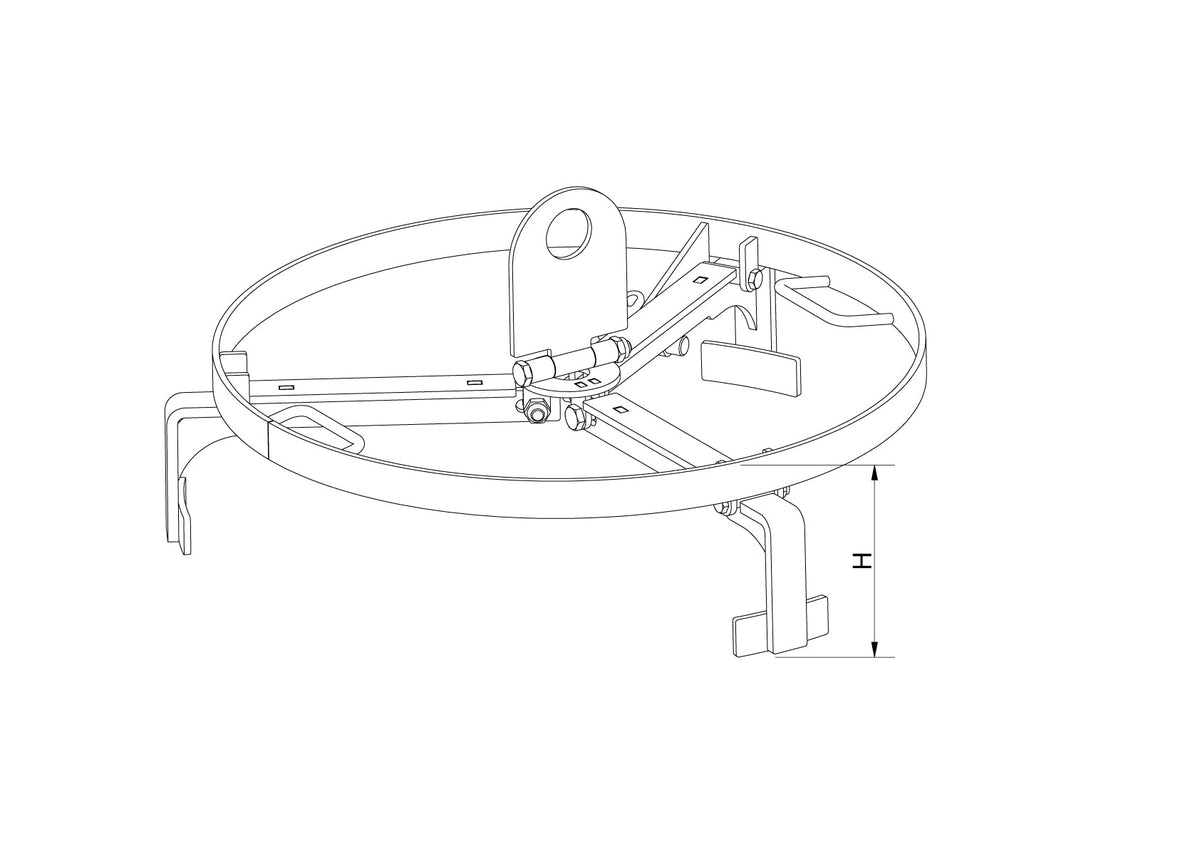

Maße

Legende
EØ = Aussendurchmesser in mm
T = Tragkraft in kg
S = Spannbereich in mm
H = Höhe in mm
G = Eigengewicht in kg
