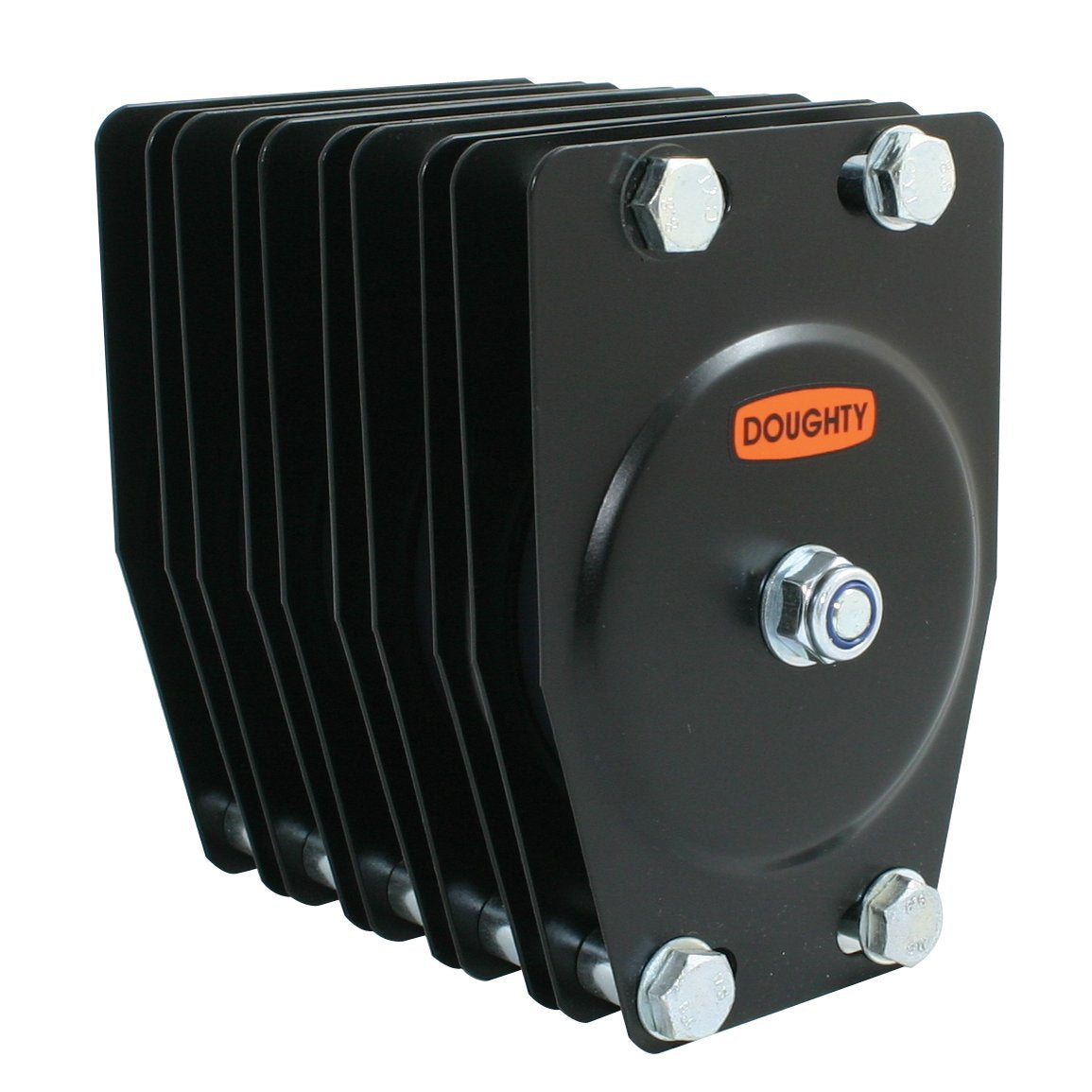

Doughty Engineering STANDARD PULLEY (Quin Scheibe)

Dieses Produkt wird in 1-2 Wochen geliefert. Aufgrund erhöhter Nachfrage, kann es in einzelnen Fällen zu Lieferverzögerungen kommen. Bitte kontaktieren Sie uns für eine tagesaktuelle Auskunft.

Gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen

Doughty Engineering STANDARD PULLEY (Quin Scheibe)

Das Doughty-Scheibensystem ist modular aufgebaut und ermöglicht die einfache Montage von Einzel- oder Mehrfachscheibeneinheiten aus einer begrenzten Anzahl von Standardkomponenten. Durch die Hinzufügung verschiedener Halterungen und Befestigungen können die Basis-Riemenscheiben eine Vielzahl von speziellen Anforderungen erfüllen. Diese Standard-Riemenscheibe hat eine Nylon-Scheibe, die auf einer glatten Welle läuft. Für die Quin Sheave Pulley sind Scheiben mit 100 mm, 150 mm und 180 mm Durchmesser erhältlich. Die Rollen sind für Faser- oder Drahtseile erhältlich.

Doughty Quin-Seilrollen haben eine sichere Arbeitslast von 150 kg. Sie wurden für den Einsatz in der Theater-, Film- und Fernsehindustrie entwickelt. Eine einfache Quin-Seilrolle ist für die Aufnahme einer beliebigen Befestigungsart vorbereitet. Zur Bestellung von Seilrollen geben Sie bitte die Teilenummern an:

1. Gewünschte Basis-Riemenscheibe
2. Erforderliches Befestigungssystem, z. B. T42800 + T42865 = 100 mm Einzelrolle (für Draht) mit Markisenblock

Benutzerhandbuch

Spezifikationen:

Die empfohlenen Größen für Handseile und Drähte sind:

• Seilscheibe mit 100 mm Durchmesser - 12 mm Seil - 4 mm Draht
• Seilscheibe mit 150 mm Durchmesser - 18 mm Seil - 6 mm Draht
• Seilscheibe mit 180 mm Durchmesser - 18 mm Seil - 6 mm Draht
• Tragfähigkeit: 150 kg
• Breite: 148 mm

Halterungen für Doughty Standard-Riemenscheiben:

• Mehrbalken-Trägerkonsolen: Für Wand- oder Deckenanwendungen
• Seilzug-Markisen: Für die Verwendung mit einem Bügel
• Trägerkonsolen: Für die Verwendung mit Trägern
• Wand-Seitenteile: Für die Montage von Seilrollen jeder Größe an der Wand
• Multifix-Halterungen: Zur Herstellung von an der Wand, an der Decke und in der Höhe montierten Umlenkrollen sowie von Querrohrbaugruppen.
