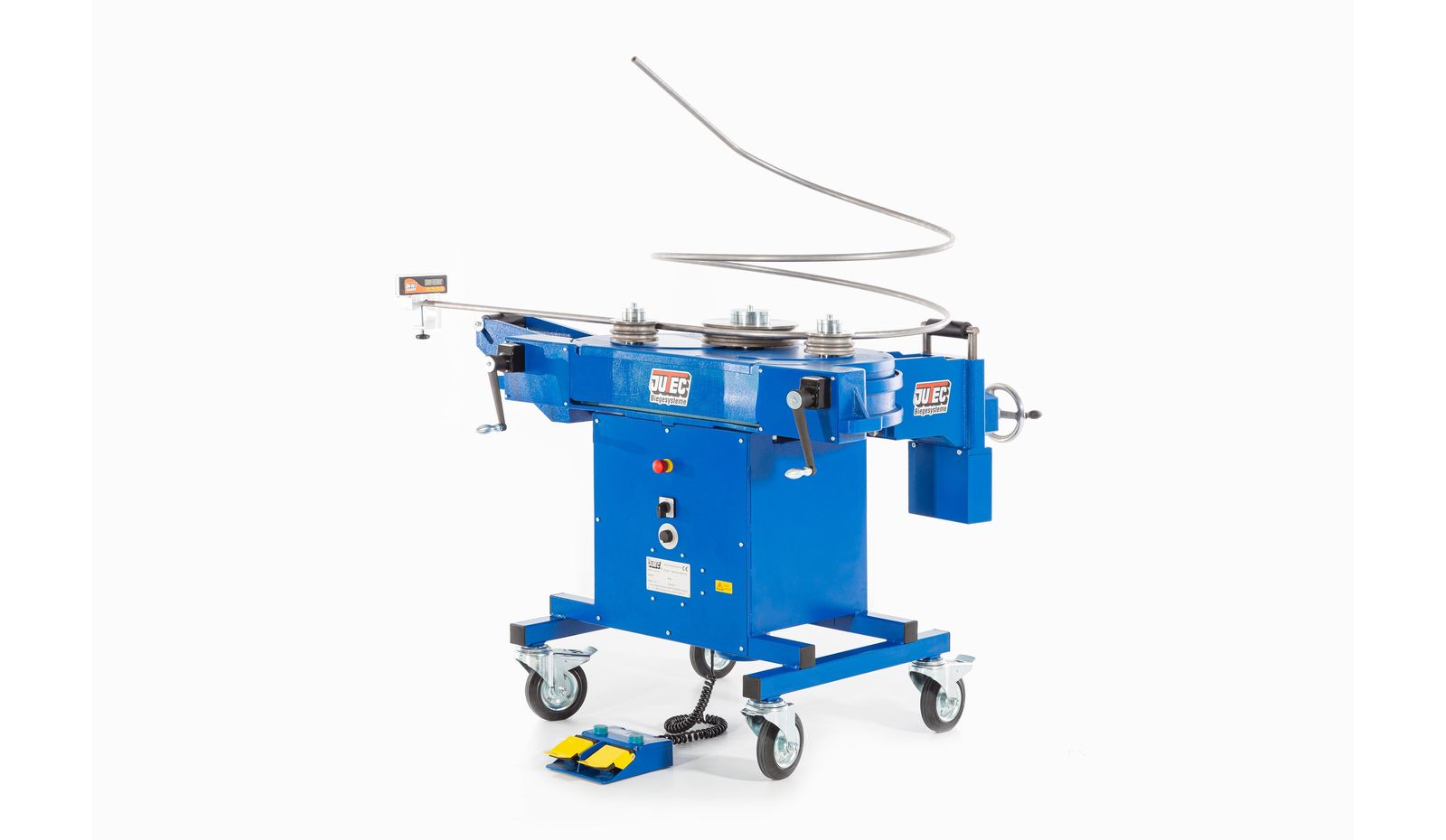

Jutec Dreirollenbieger RB60 für Rohre bis 60,3 x 3,25 mm

Bei der Entwicklung der kompakten und fahrbaren Horizontalbiegemaschine wurde der Fokus klar auf die Produktion von maßhaltigen Wendeln wie z.B. Handläufe für Wendeltreppen gesetzt. Hier handelt es sich um die Königsdisziplin, da sich zwei einander beeinflussende Größen (Radius und Steigung) in einer Biegung zu einer maßhaltigen Geometrie zusammenfügen müssen. Das Zusammenspiel von Rohrberechnung am PC, Umsetzung an der Biegemaschine sowie die Kontrolle über die Messgeräte mit schlussendlicher Korrektur der Biegewerte gewährleisten passgenaues Biegen.

Durch einfache und wenige Eingaben in das PC-Rohrberechnungsprogramm liefert der lokale Drucker einen Ausdruck und unterstützt die Berechnung aller notwendigen Biege- und Korrekturdaten zum Arbeiten der Maschine. Ein neues kraftvolles Antriebskonzept ermöglicht die stufenlose Einstellung der Biegegeschwindigkeit und benötigt dabei nur einen 230 V (Wechselstrom-Anschluss). Zur Auswahl stehen gehärtete Stahlwerkzeuge sowie oberflächenschonende Hartkunststoff-Werkzeuge.

Um auch bei engen Biegeradien optimalen Vorschub zu gewährleisten, sind alle drei Biegewellen angetrieben. Auch beim täglichen harten Einsatz in der Ebene, beim Biegen von Rohren und Profilen, bewährt sich das Antriebskonzept. Kunden des Biegesystems 4800, 5000 und 6000 haben die Möglichkeit, die Rollenbiegeeinheit ohne den Antrieb zu erwerben. Die Rollenbiegeinheit mit der Bezeichnung RB43 lässt sich über die Biegewelle auf die Biegesysteme 4800, 5000 und 6000 adaptieren. Die Maschinen fungieren hier als Antriebseinheit.

RB60 - Biegeleistung Rohre bis 60,3 x 3,25 mm

Sonderzubehör zum Biegen von Wendeltreppenhandläufen:

RB4301 - Hubrolle- höhenverstellbar mit digitaler Anzeige Zum Einhängen mit Klemmhebe

RB4302 - Auflagerolle – zum Einhängen mit Klemmung

MPW - Berechnungsprogramm der Einstellwerte für Biege- und Hubrolle sowie der Kontrollwerte für MGR und MGV

MGR - Meßgerät- zum Messen von Biegeradien

MGV - Meßgerät zum Überprüfen der Rohrverdrehung

Mögliche Anwendungsbereiche:

• Handläufe/Untergurte für Wendeltreppen
• Große Rohr-Profilbögen
• Allgemeiner Metallbau

Technische Daten:

• Biegeleistung Ø 10 bis 60 mm
• Biegeradius min: 300 mm bei Ø 42,4 mm
• Biegerichtung rechts und links
• Digitale Biegeeinstellung für Radius und Steigung
• Sicherheitsfußschalter mit Not-Aus- Funktion
• Wartungsfreier robuster Drehstrommotor
• Baustellentauglicher 230 V Anschluss
• Gewicht 280 kg

Optionales Zubehör:

• Auflagerolle – zur Stabilisierung
• Hubrolle – um kontrollierte Steigung zu produzieren
• MGR – Messgerät um den korrekten Radius zu ermitteln
• MGV – Messgerät um anhand der Verdrehung die korrekte Steigung zu ermitteln
• MPW – PC-Berechnungsprogramm zur Bestimmung der korrekten Biegewerte
• RB4303 – Universal-Biegewerkzeug für Profile bis 60 mm Höhe
• Werkzeuge für Sonderprofile
