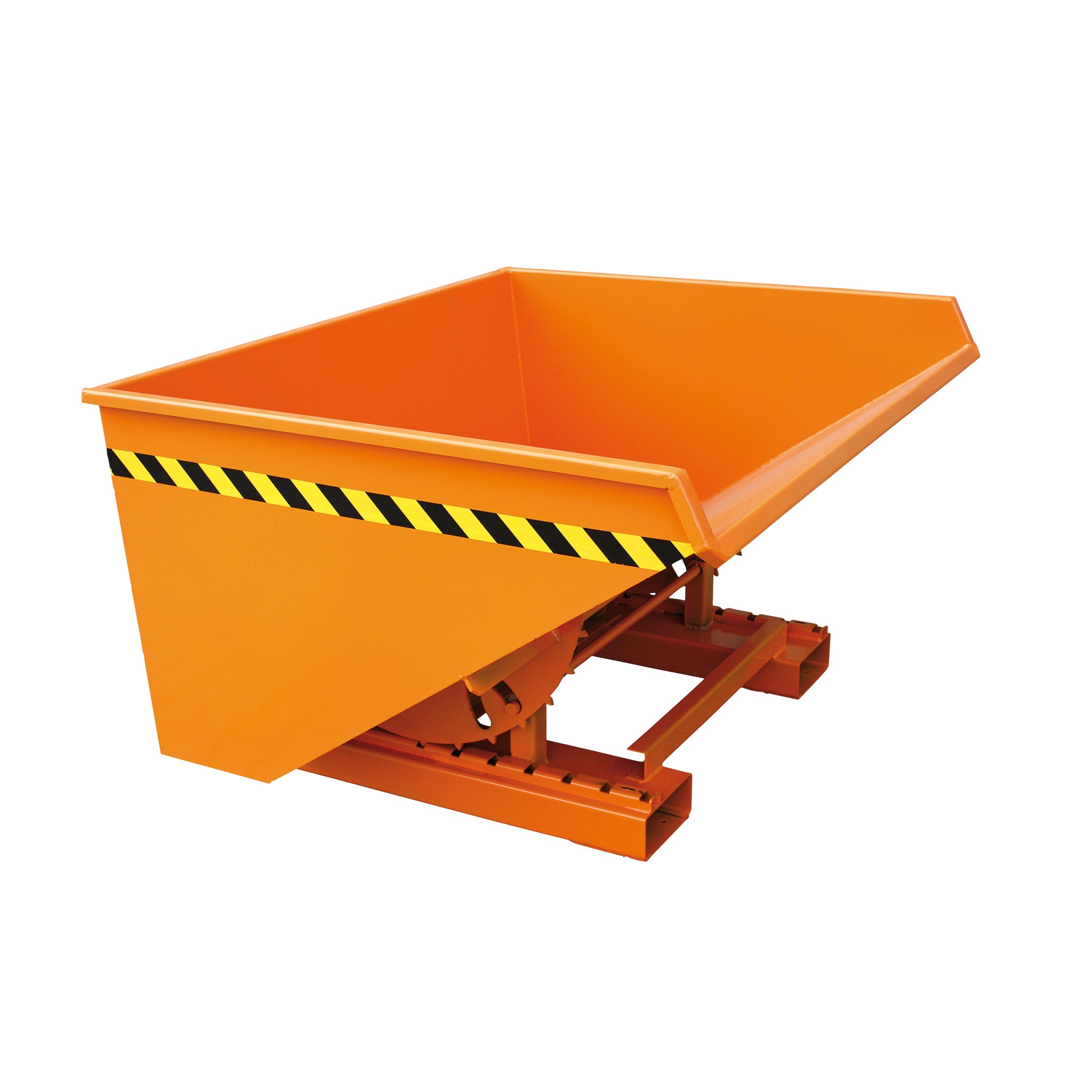

Günstiger Abrollkufen-Kippbehälter zum Sammeln und Transportieren von Gütern jeglicher Art.
Die Konstruktion
Die speziellen Abrollkufen gewährleisten eine staplerschonende Entleerung. Der rechteckige Kippbehälter ist aus hochwertigem Stahlblech (3 mm) mit umlaufender profilierter Kantenverstärkung gefertigt. Zum Schutz gegen ungewolltes Abrutschen verfügt der Kippbehälter über eine Kette. Zudem ist der Abrollkipper mit einem Seilzug ausgestattet, um das Kippen vom Fahrersitz aus zu tätigen.
Die Anwendung
Der Abrollkipper wird in der Industrie für das Sammeln und Transportieren von den verschiedensten Stoffen eingesetzt. Sie fahren von hinten mit den Stapler-Zinken in die Einfahrtaschen ein. Bitte prüfen Sie vorab, ob Ihre Zinken und die Einfahrtaschenmaße kompatibel sind. Sobald Sie den Kipper auf die Zinken positioniert haben, sichern Sie den Behälter mit der mitgelieferten Kette gegen Abrutschen von den Zinken. Anschließend nehmen Sie das Ende des Entriegelungsseils zum Fahrersitz mit. Am Bestimmungsort fahren Sie mit dem Kippbehälter in die gewünschte Höhe und ziehen an dem Drahtseil. Der Kippbehälter kippt selbstständig nach vorne ab. Das Zurückführen des Kippers in die Ausgangsstellung erfolgt per Hand oder mit Fahrergeschick über eine Rückwärtsfahrt und gleichzeitiger Neigung des Stapler-Tragbaumes.
Maße
Typ |
I |
T |
L |
B |
H |
L1 |
B1 |
H1 |
A |
Z |
G |
2023.1 |
150 |
750 |
1000 |
715 |
540 |
855 |
600 |
425 |
255 |
200×80 |
78 |
2023.4 |
300 |
750 |
1330 |
650 |
830 |
1200 |
580 |
710 |
190 |
200×80 |
115 |
2023.8 |
500 |
1000 |
1330 |
980 |
830 |
1200 |
910 |
710 |
190 |
200×80 |
130 |
2023.10 |
750 |
1000 |
1330 |
1440 |
830 |
1200 |
1370 |
710 |
590 |
200×80 |
160 |
2023.12 |
1000 |
1500 |
1330 |
1900 |
830 |
1200 |
1825 |
710 |
590 |
200×80 |
185 |
2032.13 |
1250 |
1500 |
1830 |
1130 |
1200 |
1760 |
1050 |
1080 |
590 |
200×80 |
225 |
2023.14 |
1500 |
1500 |
1830 |
1330 |
1200 |
1760 |
1250 |
1080 |
590 |
200×80 |
235 |
2023.15 |
1750 |
1500 |
1830 |
1530 |
1200 |
1760 |
1450 |
1080 |
590 |
200×80 |
255 |
2023.16 |
2000 |
2000 |
1830 |
1730 |
1200 |
1760 |
1650 |
1080 |
590 |
200×80 |
280 |
2023.17 |
2500 |
2000 |
1830 |
2150 |
1200 |
1760 |
2070 |
1080 |
590 |
200×80 |
312 |
Legende
I = Inhalt in l
T = Tragkraft in kg
L = Länge außen in mm
B = Breite außen in mm
H = Höhe außen in mm
L1 = Länge innen in mm
B1 = Breite innen in mm
H1 = Höhe innen in mm
A = Zinkenabstand in mm
Z = Zinkenquerschnitt in mm
G = Eigengewicht in kg
