Produktdetails

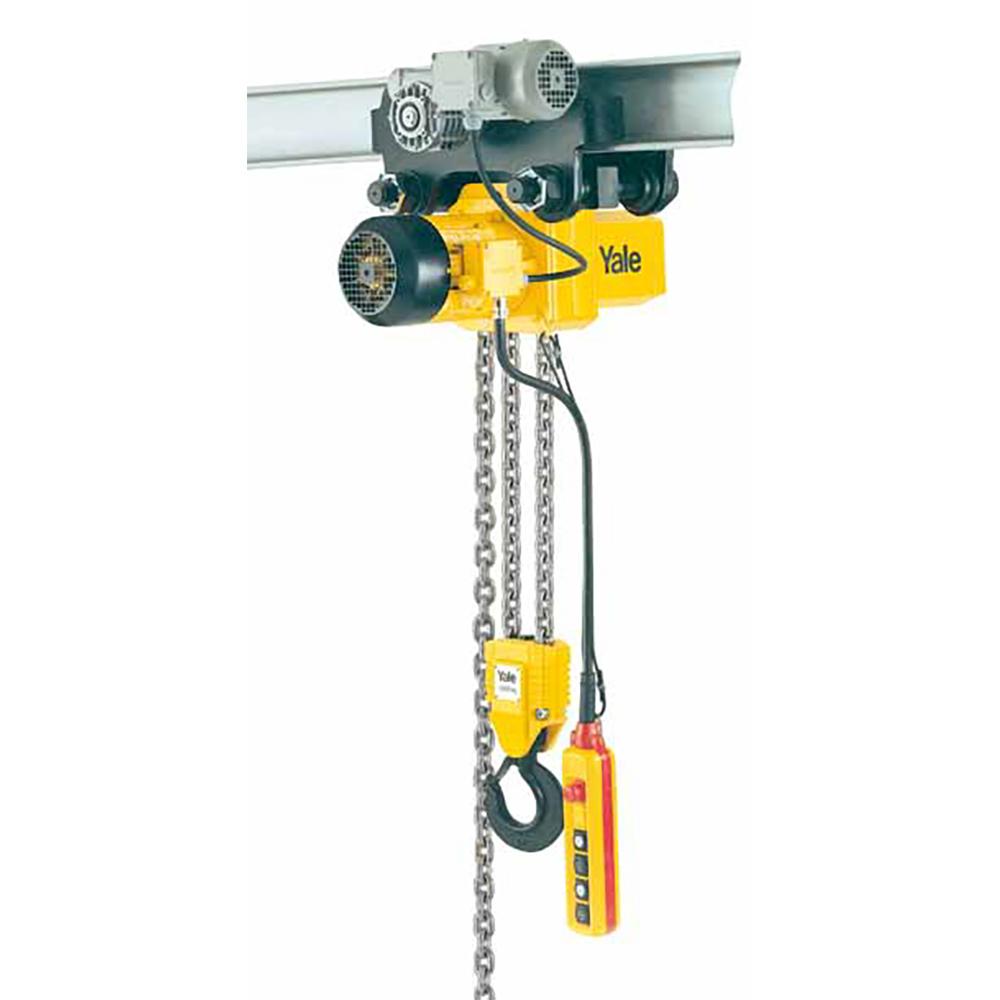

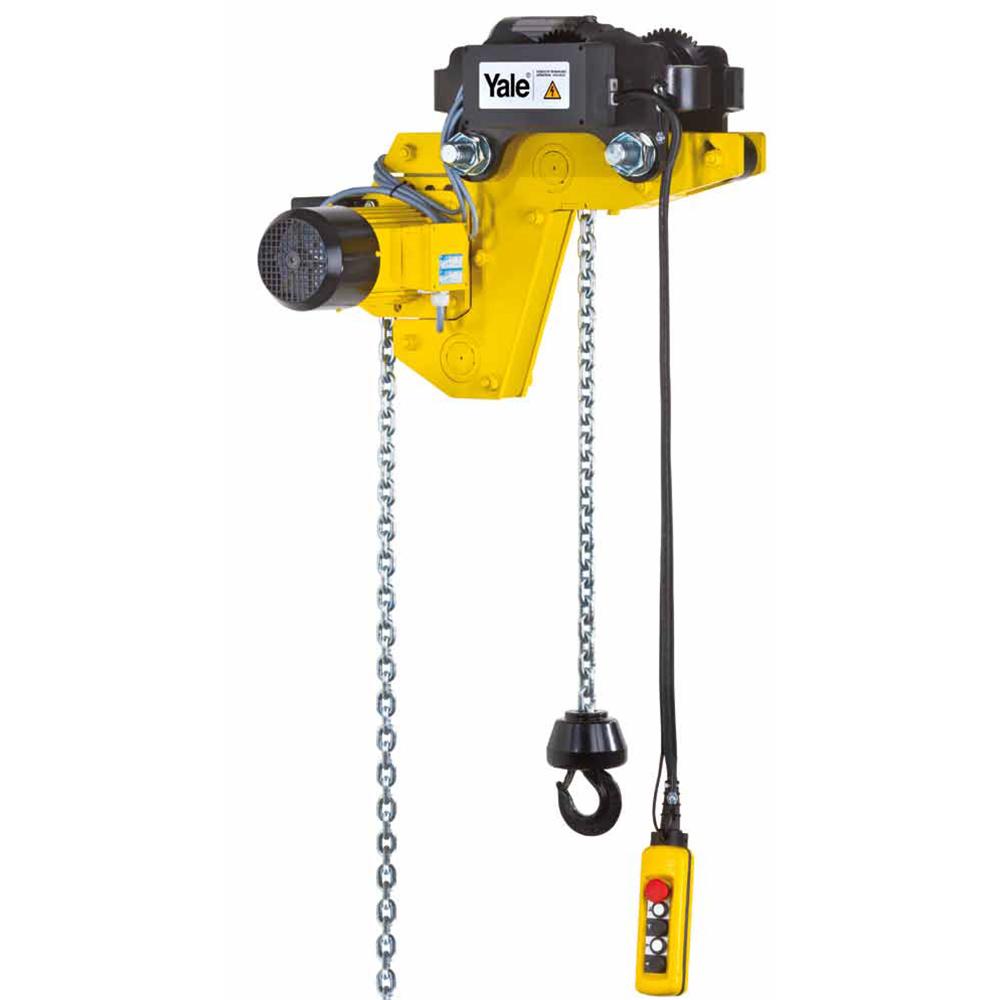

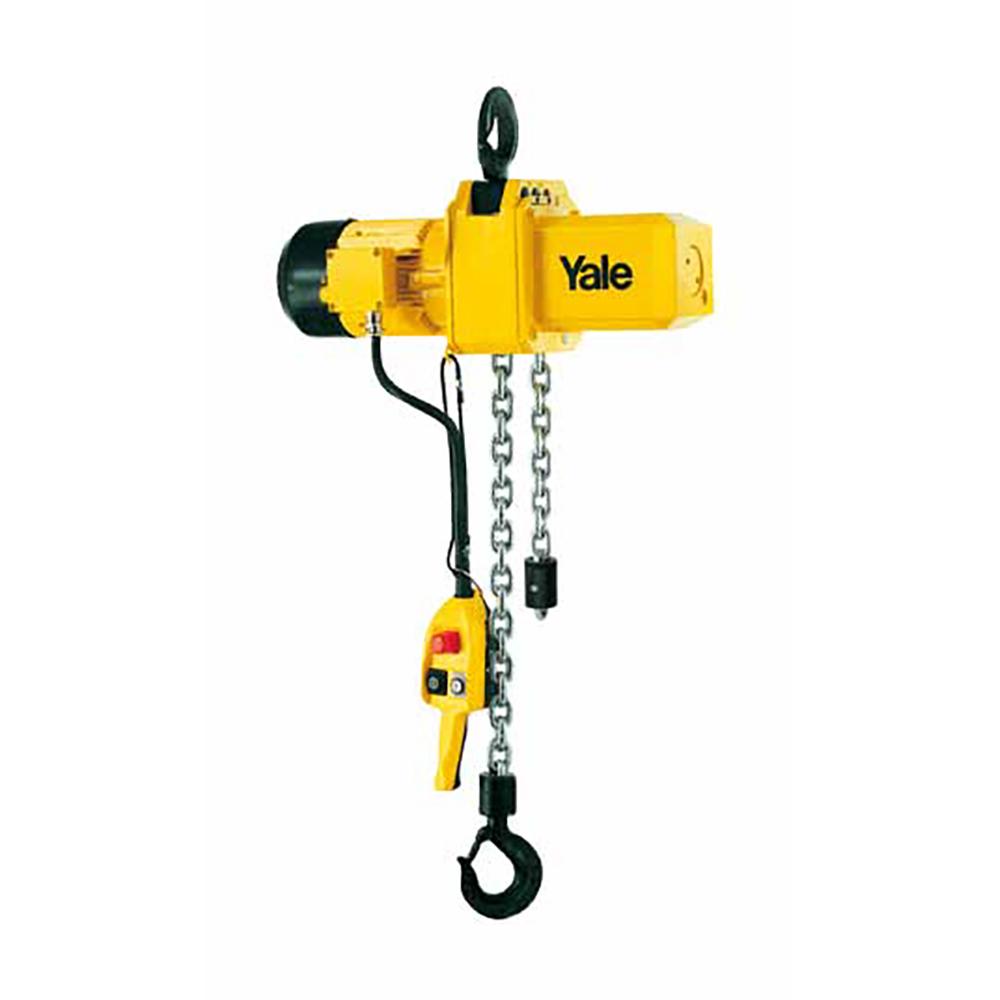

Yale Elektrokettenzug CPE (1.600 - 10.000 kg)
Die Geräte der Baureihe CPE sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer. Durch die klare Aufteilung der Bauelemente (3-Komponentenaufbau) ist eine einfache und kostengünstige Wartung gewährleistet.
Datenblatt | Betriebsanleitung | Ersatzteilliste
Ausstattung und Verarbeitung:
- Triebwerksgruppe 1 Am/M4, ausgenommen CPE(F) 20-8, CPE(F) 30-5 und CPE(F) 40-4 Triebwerksgruppe 1 Bm/M3.
- Direktsteuerung oder 42 V Schützsteuerung.
- 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
- Ausgerüstet mit Motor-Überhitzungsschutz durch Bi-Metallfühler, aktivierbar bei Schützsteuerung.
- Einschaltdauer 40 % ED bei einer Geschwindigkeit.
- Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
- Standard Betriebsspannung: Eurospannung 400 Volt, 3 Phasen, 50 Hz.
- Motor in Schutzart IP 54, Isolationsklasse F, gegen Eindringen von Staub und Spritzwasser.
- Gekapselter Steuerschalter in Schutzart IP 65, gegen das Eindringen von Staub und Spritzwasser.
- Das 5-taschige Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt und garantiert einen ruhigen und exakten Lauf der Lastkette.
- Das serienmäßige, im Ölbad laufende Planetengetriebe sorgt für besondere Laufruhe.
- Geschmiedete Trag- und Lasthaken aus alterungs-beständigem hochlegiertem Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen.
- Die serienmäßig einsatzgehärtete, verzinkte, hochfeste Lastkette ist optimal auf das Lastkettenrad abgestimmt und garantiert damit hohe Sicherheit und sehr gute Verschleißeigenschaften entsprechend den derzeit gültigen nationalen und internationalen Normen.
Technische Daten:
| Modell | Trag-fähigkeit in kg / Anzahl der Laststränge | Ketten-abmessungen d x t (mm) | Triebwerks-gruppe (FEM/ISO) | Hub-geschwindigkeit (m/min) | Hubmotor (kW) | Einschaltdauer (ED %) |
|---|---|---|---|---|---|---|
| CPE 16-8 | 1.600/1 | 11 x 31 | 1 Am / M4 | 8 | 2,3 | 40 |
| CPEF 16-8 | 1.600/1 | 11 x 31 | 1 Am / M4 | 8/2 | 2,3/0,58 | 40/20 |
| CPE 20-8 | 2.000/1 | 11 x 31 | 1 Bm / M3 | 8 | 2,8 | 25 |
| CPEF 20-8 | 2.000/1 | 11 x 31 | 1 Bm / M3 | 8/2 | 2,8/0,7 | 25/15 |
| CPE 25-5 | 2.500/1 | 11 x 31 | 1 Am / M4 | 5 | 2,3 | 40 |
| CPEF 25-5 | 2.500/1 | 11 x 31 | 1 Am / M4 | 5/1.25 | 2,3/0,58 | 40/20 |
| CPE 30-5 | 3.000/1 | 11 x 31 | 1 Bm / M3 | 5 | 2,8 | 25 |
| CPEF 30-5 | 3.000/1 | 11 x 31 | 1 Bm / M3 | 5/1.25 | 2,8/0,7 | 25/15 |
| CPE 32-4 | 3.200/2 | 11 x 31 | 1 Am / M4 | 4 | 2,3 | 40 |
| CPEF 32-4 | 3.200/2 | 11 x 31 | 1 Am / M4 | 4/1 | 2,3/0,58 | 40/20 |
| CPE 40-4 | 4.000/2 | 11 x 31 | 1 Bm / M3 | 4 | 2,8 | 25 |
| CPEF 40-4 | 4.000/2 | 11 x 31 | 1 Bm / M3 | 4/1 | 2,8/0,7 | 25/15 |
| CPE 50-2 | 5.000/2 | 11 x 31 | 1 Am / M4 | 2,5 | 2,3 | 40 |
| CPEF 50-2 | 5.000/2 | 11 x 31 | 1 Am / M4 | 2,5/0,6 | 2,3/0,58 | 40/20 |
| CPE 75-1,6 | 7.500/3 | 11 x 31 | 1 Am / M4 | 1,6 | 2,8 | 40 |
| CPEF 75-1,6 | 7.500/3 | 11 x 31 | 1 Am / M4 | 1,6/0,4 | 2,8/0,58 | 40/20 |
Technische Daten Fahrwerke:
| Tragfähigkeit (kg) | Größe | Trägerflanschbreite b (mm) | Trägerflanschdicke t max. (mm) | Kurvenradius min. (m) | Elektrofahrwerk Fahrgeschwindigkeit (m/min bei 50 Hz) | Elektrofahrwerk Motorleistung (kW bei 50 Hz) |
|---|---|---|---|---|---|---|
| 1.600 - 5.000 | A | 98 - 180 | 27 | 2,0 | 11 | ode |
