Yale Hydraulik Zylinder, Flachprofil YLS/YFS

Artikelnr. N11300629

Kostenloser Versand innerhalb Deutschlands!

Normaler Preis 313,11 € 372,60 € Verkaufspreis 302,06 € 359,45 €
exkl. 57,39 € MwSt. zzgl. Versand
inkl. 57,39 € MwSt. zzgl. Versand
VERSION
ZYLINDERGRÖẞE (TONNEN)
Versandkostenrechner
Bitte Land auswählen
Bitte geben Sie die korrekte Postleitzahl ein
Zahlungsarten
american_expressapple_paygoogle_payklarnamaestromasterpaypalshopify_paysofortunionpayvisaShopify secure badgeRechnung Payment badge
Versandinformationen

Dieses Produkt wird in 3-4 Wochen geliefert. Aufgrund erhöhter Nachfrage, kann es in einzelnen Fällen zu Lieferverzögerungen kommen. Bitte kontaktieren Sie uns für eine tagesaktuelle Auskunft.

Gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen

Produktdetails

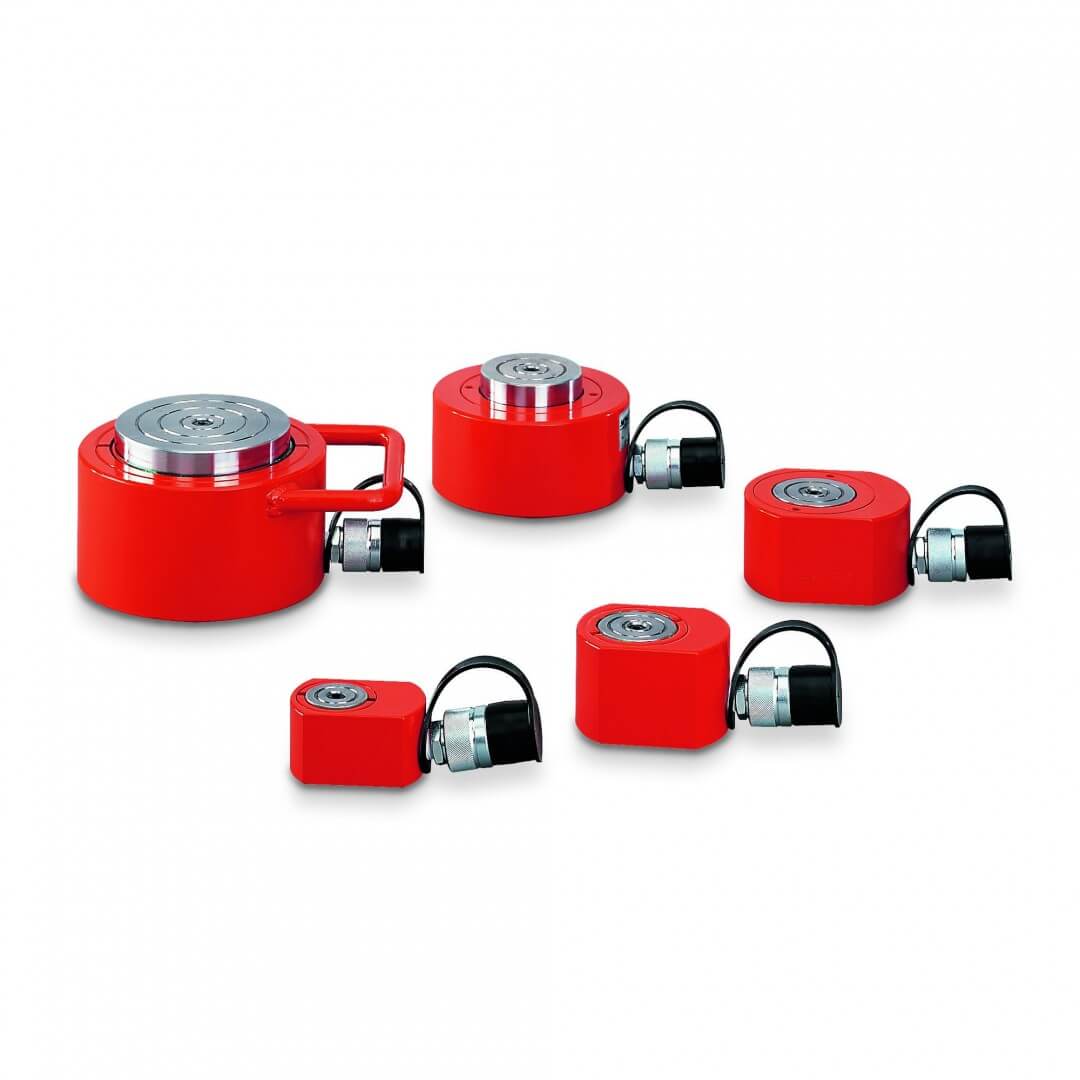

Yale Hydraulik Zylinder

Einfachwirkend mit Federrückzug,

Druckkraft max. 10 – 100 t

Kurzhub- und Flach-Zylinder bieten sich dort an, wo nur wenig Freiraum zur Verfügung steht.

Diese kompakten Hydraulikzylinder sind in allen Bereichen der Industrie zu finden, wie z. B. Stahlbau, Schwerindustrie, Kraftwerke, Bauwesen, Anlagenbau usw. Sie werden hauptsächlich eingesetzt zum Heben, Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten. Aufgrund der kurzgehaltenen Führungen sollten Flach-Zylinder nicht schräg oder außermittig belastet werden.Diese kompakten Hydraulikzylinder sind in allen Bereichen der Industrie zu finden, wie z. B. Stahlbau, Schwerindustrie, Kraftwerke, Bauwesen, Anlagenbau usw. Sie werden hauptsächlich eingesetzt zum Heben, Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten. Aufgrund der kurzgehaltenen Führungen sollten Flach-Zylinder nicht schräg oder außermittig belastet werden.

Benutzerhandbuch (EN,FR) & Datenblatt (DE)


EIGENSCHAFTEN

  • Yale ChroMo-Design.
  • Operating pressure max. 700 bar.
  • Betriebsdruck max. 700 bar.
  •  Einfachwirkend mit Federrückzug.
  • Niedrige Bauhöhen für beengte Platzverhältnisse.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe CFY-1.
  • Der YLS-100/55 ist mit zwei Trageringen ausgestattet, der YFS-100/15 mit einem Tragegriff.

SPEZIFIKATIONEN

Modell Zylinder Größe (Tonne) Öl Volumen Maximum (cm³) Hub (mm) Geschlossene Höhe (mm) Gewicht (kg)
YLS10/35 10 51 35 86 2.5
YLS20/45 20 128 45 100 4
YLS30/60 30 266 60 120 6.5
YLS50/60 50 426 60 122 10.4
YLS100/55 100 788 55 141 24
YFS10/11 10 16 11 43 1.5
YFS20/15 20 31 15 60 3
YFS30/15 30 66 15 60 4.2
YFS50/15 50 107 15 70 8.7
YFS100/15 100 215 15 91 16
