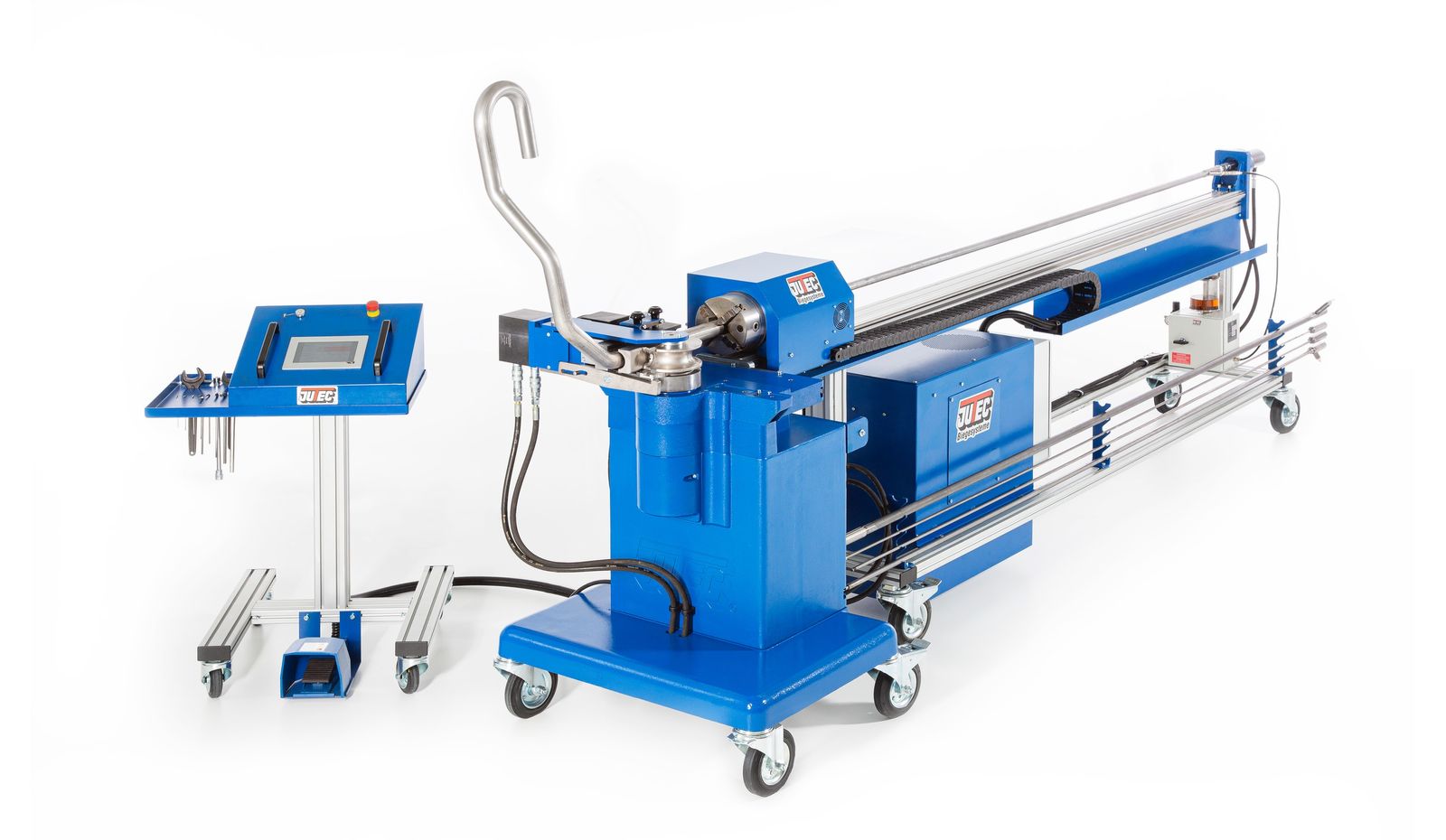

Jutec Elektro-Biegemaschine 5000 (1.5mtr-6.0mtr)

Dieses Produkt hat eine Lieferzeit von 2-4 Wochen. Bitte kontaktieren Sie uns für eine tagesaktuelle Auskunft.

Gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen

Jutec Elektro-Biegemaschine 5000 (1.5mtr-6.0mtr)

Werkzeugliste

Die Biegemaschine mit freistehendem Biegekopf lässt sich leicht für schwierige Geometrien auf Rechts- und Linksbiegen umbauen. Die steckbaren Biegewerkzeuge ermöglichen einen raschen Umbau auf andere Rohrgrößen. Eine schnelle Hydraulik zum Verkürzen der Nebenzeiten ist ein wichtiger Faktor für die Serienfertigung.

Der Spanndruck für die Rohrklemmung lässt sich optimal einstellen. Die SPS-Steuerung (beliebig über USB-Stick erweiterbar) mit Datenspeicher und neuester X2X-Schnittstelle, kann eine nahezu unbegrenzte Anzahl von Programmen für Biegewinkel, Längenmaß und Verdrehwinkel für max. 50 Biegefolgen an einer Rohrlänge aufnehmen. Zur Überwachung der Rückfederungswerte ist eine frei programmierbare Datenbank für bis zu 200 Materialien vorhanden.

Die Maschine verfügt über 2 Betriebsmodi: Im „Einfachen Biegen“ wird automatisch die Länge und Verdrehung der Bögen zueinander angezeigt. Im Modus „Kontrolliertes Biegen“ werden die Daten zuvor hinterlegt und während des Biegens wird ein permanenter Soll-/Ist-Vergleich durchgeführt.

Dadurch werden Fehlpositionierungen innerhalb eines Toleranzfensters ausgeschlossen und somit die anwenderbedingte Fehlerquote minimiert. Allgemeine Fehlermeldungen werden auf dem großen Bildschirm mit Volltext angezeigt. Der Dornrückzug ist programmierbar und kann vorzeitig bei Erreichen des Biegewinkels automatisch zurückgefahren werden.

Die kompakte Antriebseinheit mit dem lösbaren Dornträger bietet Vorteile beim Einsatz am Montageort sowie bei Sonderkonstruktionen mit sehr großem Rohraufschub und ist auch als stationäre Variante mit Ordnungssystem für Werkzeuge und Dornstangen lieferbar. Die günstige Alternative zur vollgesteuerten CNC-Maschine.

5015 - Biegemaschine 1.5mtr (Rohraufschublänge 1.340mm)
5030 - Biegemaschine 3.0mtr (Rohraufschublänge 2.840mm)
5045 - Biegemaschine 4.5mtr (Rohraufschublänge 4.340mm)
5060 - Biegemaschine 6.0mtr (Rohraufschublänge 5.840mm)

Mögliche Anwendungsbereiche:

• Hydraulikverrohrung
• Rohrleitungsbau
• Anlagenbau, z.B. Chemie
• Metallbau
• Musterbau

Technische Daten:

• Biegeleistung St.: 50x4mm
• Biegeleistung VA: 50x3mm
• Biegeradius: 10-140mm/ optional bis 250mm
• Biegerichtung: links/ rechts
• Biegeradius: 2xD standard / 1,5xD optional
• Biegegeschwindigkeit: 18°/Sek und 36°/Sek, 3/6Upm
• Biegewinkel: 195°
• Wiederholgenauigkeit: +/- 0,1°
• Getriebe: elektromechanische Antriebsachse
• Powerhydraulik: max. 280 bar
• Präzisionsführung: 4Backen Spannfutter
• Stromaufnahme: 6,2KW
• Spannung: 400V/ 3 Phasen
• Dornträgerlänge: 1500/3000/4500/6000mm
• Gewicht: 600 -700kg
